一、產品用途
本產品適用于交流額定電壓1kV及以下輸配電線路中，用于架空輸電線路輸送電能。
二、執行標準
本產品執行GB/T 12527-2008、Q/0900 TKD002-2015、Q/0900 TKD005-2017。
三、使用特性
1、聚氯乙烯絕緣、聚乙烯絕緣架空電纜正常運行時導體允許的長期最高溫度為70℃，交聯聚乙烯絕緣架空電纜正常運行時導體允許的長期最高溫度為90℃；
2、電纜的敷設溫度應不低于-20℃；
3、架空絕緣電纜彎曲要求：
1）D<25mm，最小彎曲半徑為4D；
2）D≧25mm，最小彎曲半徑為6D。
注：D為電纜半徑
四、產品型號規格
1、產品型號
型號 | 名稱 |
JKY | 銅芯聚乙烯絕緣架空電纜 |
JKYJ | 銅芯交聯聚乙烯絕緣架空電纜 |
JKTRYJ | 軟銅芯交聯聚乙烯絕緣架空電纜 |
JKLY | 鋁芯聚乙烯絕緣架空電纜 |
JKLYJ | 鋁芯交聯聚乙烯絕緣架空電纜 |
JKLHYJ | 鋁合金芯交聯聚乙烯絕緣架空電纜 |
JKLGYJ | 鋼芯鋁絞線芯交聯聚乙烯絕緣架空電纜 |
2、產品規格

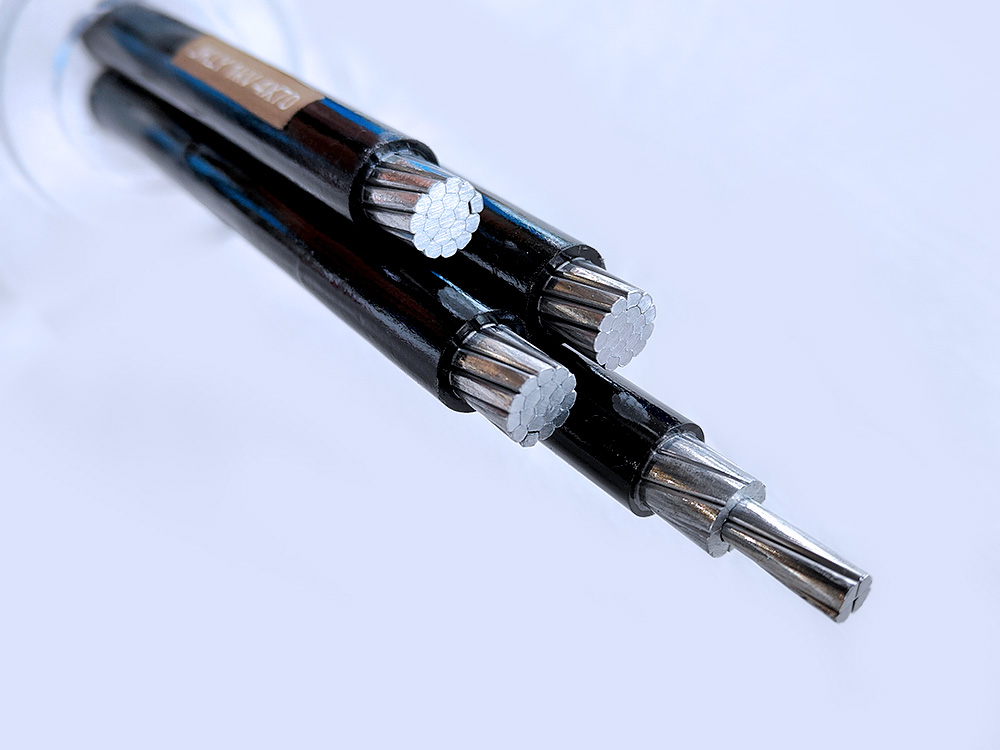

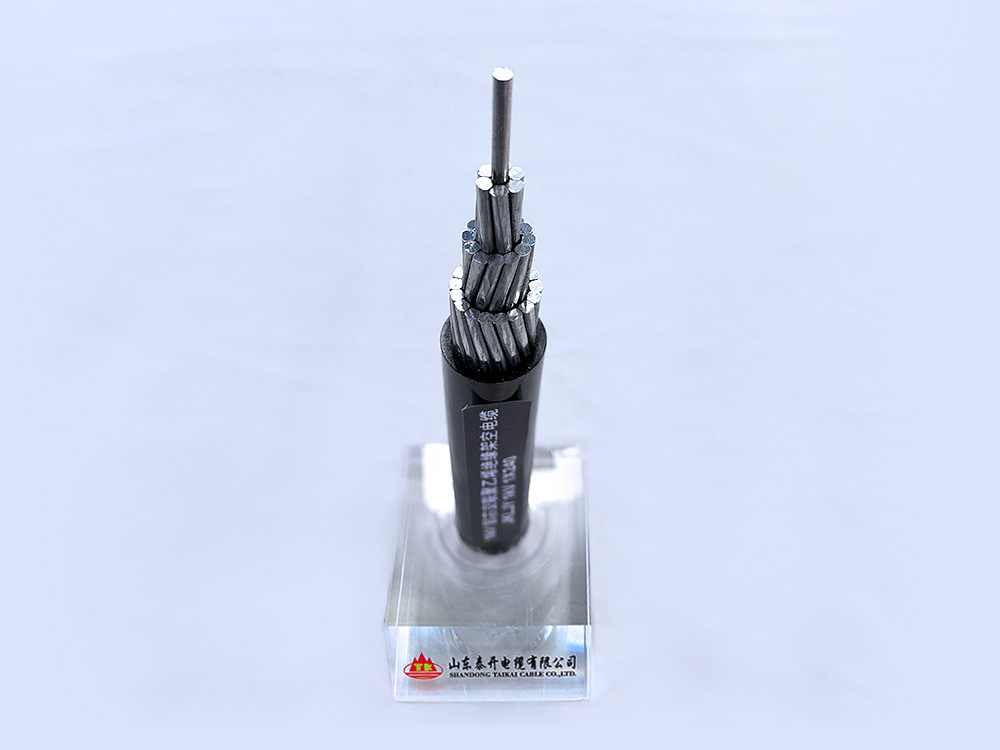

型號 | 芯數 | 標稱截面/mm2 |
JKY、JKYJ、JKLY、JKLYJ、JKTRYJ、JKLHYJ | 1 | 10～400 |
2、4 | 10～120 | |
JKLY、JKLYJ | 3+k | 10～120 |
JKLGYJ | 1 | 50/8～240/30 |
注: k為承載線芯或帶承載的中性線芯，根據工程要求，任選其中截面與主線芯搭配。
五、產品性能指標
1、導體直流電阻
標稱截面/ | 20℃時導體最大電阻/（Ω/km） | |||
硬銅 | 軟銅 | 鋁 | 鋁合金 | |
10 | 1.906 | 1.83 | 3.08 | 3.574 |
16 | 1.198 | 1.15 | 1.91 | 2.217 |
25 | 0.749 | 0.727 | 1.20 | 1.393 |
35 | 0.540 | 0.524 | 0.868 | 1.007 |
50 | 0.399 | 0.387 | 0.641 | 0.744 |
70 | 0.276 | 0.268 | 0.443 | 0.514 |
95 | 0.199 | 0.193 | 0.320 | 0.371 |
120 | 0.158 | 0.153 | 0.253 | 0.294 |
150 | 0.128 | 0.124 | 0.206 | 0.239 |
185 | 0.1021 | 0.0991 | 0.164 | 0.190 |
240 | 0.0777 | 0.0754 | 0.125 | 0.145 |
300 | 0.0619 | 0.0601 | 0.100 | 0.116 |
400 | 0.0484 | 0.0470 | 0.0778 | 0.0904 |
2、電纜拉斷力
標稱截面 mm2 | 最小拉斷力/N | ||
硬銅 | 鋁 | 鋁合金 | |
10 | 3471 | 1650 | 2514 |
16 | 5486 | 2517 | 4022 |
25 | 8465 | 3762 | 6284 |
35 | 11731 | 5177 | 8800 |
50 | 16502 | 7011 | 12569 |
70 | 23461 | 10354 | 17596 |
95 | 31759 | 13727 | 23880 |
120 | 39911 | 17339 | 30164 |
150 | 49505 | 21033 | 37706 |
185 | 61846 | 26732 | 46503 |
240 | 79823 | 34679 | 60329 |
300 | 99788 | 43349 | 75411 |
400 | 133040 | 55707 | 100548 |
3、交流電壓試驗
額定電壓U/kV | 1 |
試驗電壓/kV | 3.5 |
實驗時間/min | 1 |
性能要求 | 不擊穿 |
