一、主要用途

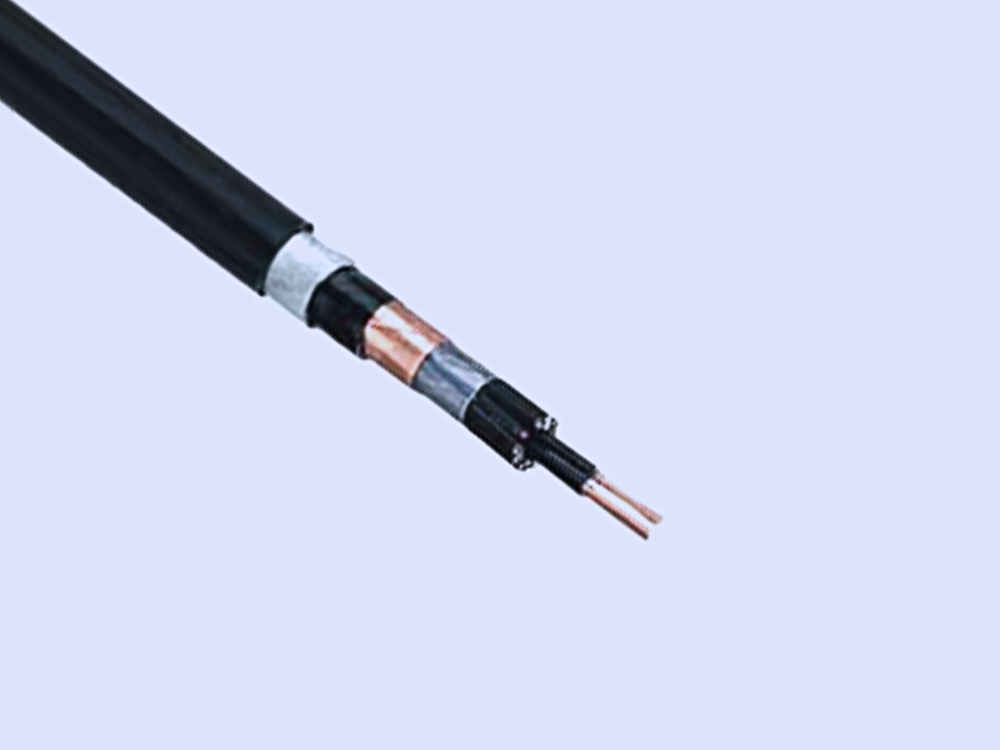

本產品主要適用于冶金、電力、化工、石油等工礦企業在高溫、低溫及各種惡劣環境中作電器、儀表的連接線和自動控制系統的傳輸線。氟塑料絕緣和護套耐高溫控制電纜采用聚全氟乙丙烯或改性聚四氟乙烯材料，產品具有比普通控制電纜更高的耐熱等級。
二、執行標準
本產品執行TICW/03-2009
三、使用特性
1、額定電壓:U0/U為450/750V和0.6/1kV；
2、電纜導體的長期允許工作溫度為:200℃；
3、最低使用環境溫度為:-65℃；
4、電纜安裝時的彎曲要求：
1）無鎧裝層電纜最小彎曲半徑8D；
2）有鎧裝或屏蔽結構電纜最小彎曲半徑15D。
注：D為電纜外徑
四、產品型號規格
1、產品型號
型號 | 名稱 |
KFF | 銅芯氟塑料絕緣氟塑料護套控制電纜 |
KFFP | 銅芯氟塑料絕緣氟塑料護套編織屏蔽控制電纜 |
KFFP2 | 銅芯氟塑料絕緣氟塑料護套TONGDAI 屏蔽控制電纜 |
KFFR | 銅芯氟塑料絕緣氟塑料護套控制軟電纜 |
KFFRP | 銅芯氟塑料絕緣氟塑料護套編織屏蔽控制軟電纜 |
KFF9F | 銅芯氟塑料絕緣氟塑料護套鋼絲編織鎧裝控制電纜 |
2、產品規格
額定電壓U0/U V | 450/750V和0.6/1kV |
截面mm2 | 0.5-6 |
五、產品性能指標
1、導體直流電阻
標稱截面 | 20℃時導體最大電阻/（Ω/km） | |
銅 | 銅 | |
0.5 | 30.6 | 39.0 |
0.75 | 24.5 | 26.0 |
1.0 | 18.1 | 19.5 |
1.5 | 12.1 | 13.3 |
2.5 | 7.41 | 9.79 |
4 | 4.61 | 7.98 |
6 | 3.08 | 4.95 |
10 | 1.83 | 1.91 |
16 | 1.15 | 1.21 |
25 | 0.727 | 0.780 |
35 | 0.524 | 0.554 |
50 | 0.387 | 0.386 |
70 | 0.268 | 0.272 |
95 | 0.193 | 0.206 |
120 | 0.153 | 0.161 |
150 | 0.124 | 0.129 |
185 | 0.0991 | 0.106 |
240 | 0.0754 | 0.0801 |
300 | 0.0601 | 0.0641 |
2、成品電纜電壓試驗
試驗電壓 V | 3000 |
實驗時間 min | 5 |
要求 | 不擊穿 |
