一、產品用途
主要應用于學校、醫院、商場、酒店、高檔住宅、交通樞紐等人口密度高且流動量大的安全要求較高的建筑群及公共場所中電力輸配，固定敷設用。
二、執行標準
本產品執行JG/T-441-2014。
三、使用特性

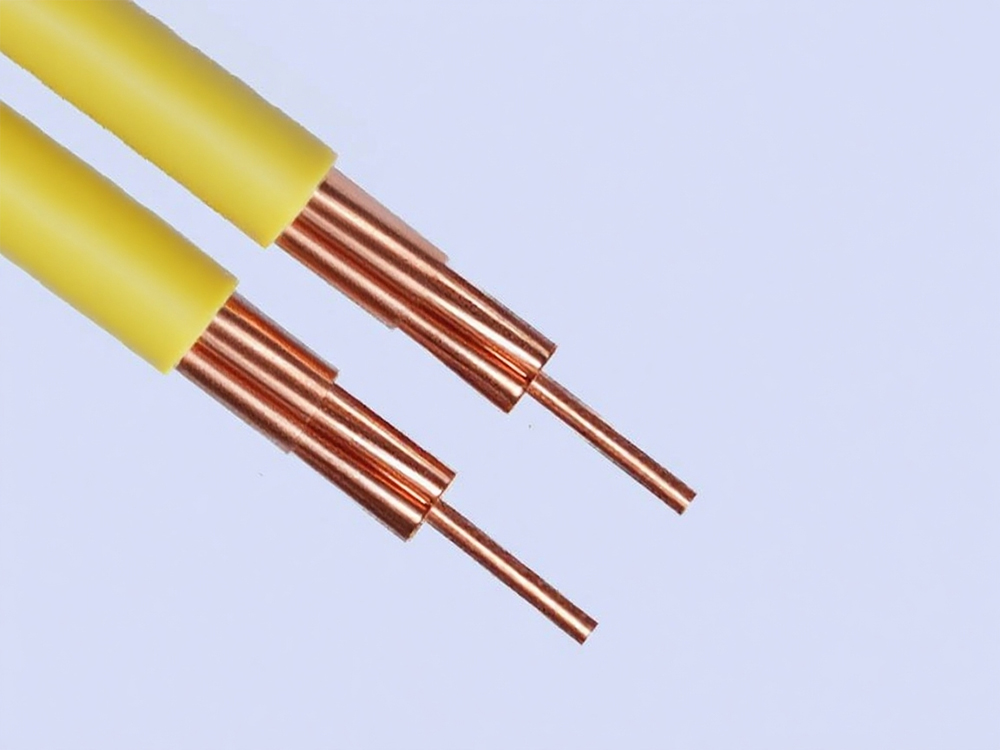

1、長壽命環保家裝電線采用核電站用電線工藝和技術、雙層絕緣結構和輻照交聯工藝，保證了電線的機械物理性能、電氣性能和低煙無鹵阻燃性能，延長了建筑物中電線的使用壽命，使得電線的壽命與建筑物同步；
2、產品具有無鹵、低煙、阻燃、耐火、無毒、使用壽命長、使用溫度高、載流量大等特性；
3、導體平均工作溫度70℃下，電線的使用壽命不應小于70年；
4、電纜導體長期允許使用溫度為125℃；短路（最長持續時間5s）時最高工作溫度為250℃。
四、產品型號規格
1、產品型號
型號 | 名稱 |
WDZN-GYJS(F)/125 | 雙層共擠絕緣輻照交聯無鹵低煙阻燃耐火電線 |
WDZ-GYJS(F) | 雙層共擠絕緣輻照交聯無鹵低煙阻燃電線 |
2、產品規格
額定電壓U0/U V | 300/500V | 450/750V |
截面mm2 | 0.5-1.0 | 1.5-400 |
五、產品性能指標
1、導體直流電阻
標稱截面 mm2 | 20℃時導體最大電阻/（Ω/km） | |
銅 | 銅 | |
0.5 | 30.6 | 39.0 |
0.75 | 24.5 | 26.0 |
1.0 | 18.1 | 19.5 |
1.5 | 12.1 | 13.3 |
2.5 | 7.41 | 9.79 |
4 | 4.61 | 7.98 |
6 | 3.08 | 4.95 |
10 | 1.83 | 1.91 |
16 | 1.15 | 1.21 |
25 | 0.727 | 0.780 |
35 | 0.524 | 0.554 |
50 | 0.387 | 0.386 |
70 | 0.268 | 0.272 |
95 | 0.193 | 0.206 |
120 | 0.153 | 0.161 |
150 | 0.124 | 0.129 |
185 | 0.0991 | 0.106 |
240 | 0.0754 | 0.0801 |
300 | 0.0601 | 0.0641 |
2、浸水耐壓性能
工作條件/單位 | 電壓等級 | |
450/750V | 300/500V | |
浸水時間/h | 1 | 1 |
水溫/℃ | 20±5 | 20±5 |
電壓/V | 2500 | 2000 |
持續時間/min | 5 | 5 |
結果/- | 不擊穿 | 不擊穿 |
