一、產品概述
單芯高壓電纜運行時，電纜線芯通過的電流將在金屬護層上產生感應電壓，該電壓隨著電纜長度和流過線芯的電流而增加，同時當電纜線路不對稱、線路發生短路故障、線路遭受操作過電壓時或雷擊過電壓時，在電纜金屬護層上均會形成較高的感應電位，導致電纜的外護層絕緣擊穿。因此，電纜的金屬護層必須根據設計要求采用特殊的接地箱，按不同的接地和連接方式安裝，以防止電纜外護層絕 緣被擊穿而影響電纜線路的正常運行。
二、執行標準
本產品執行GB/T 11017、GB/T 18890、DL 508、DL 509。
三、使用特性
1、接地箱外殼及連接螺栓全部采用不銹鋼材料，耐腐蝕性能優良；
2、方形壁掛式適用于不同的安裝場合，均無浸水之憂；
3、導電連接全部采用螺栓壓緊結構，安裝簡單，便于預防性試驗時拆裝；
4、內部保護器選用優質硅橡膠氧化鋅保護器；
5、導電連接件全部鍍錫處理，導電性能可靠；
6、絕緣支撐件均采用基本不吸潮的環氧玻璃纖維拉擠板，不吸潮，長期運行性能穩定。
四、產品型號

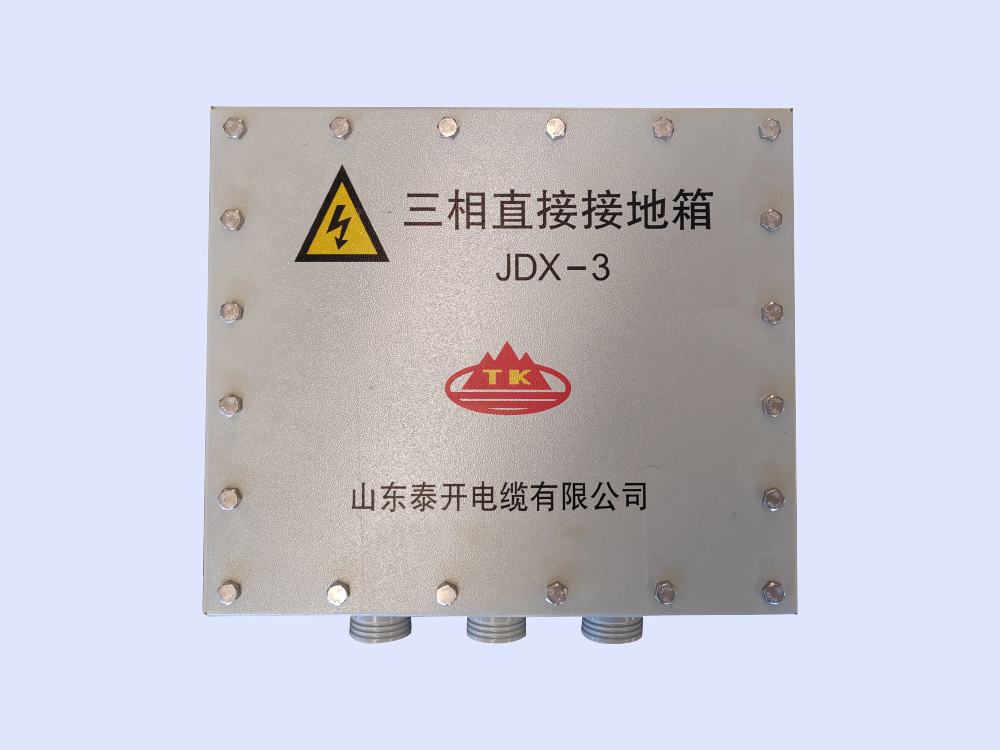

JDX型：直接接地箱。

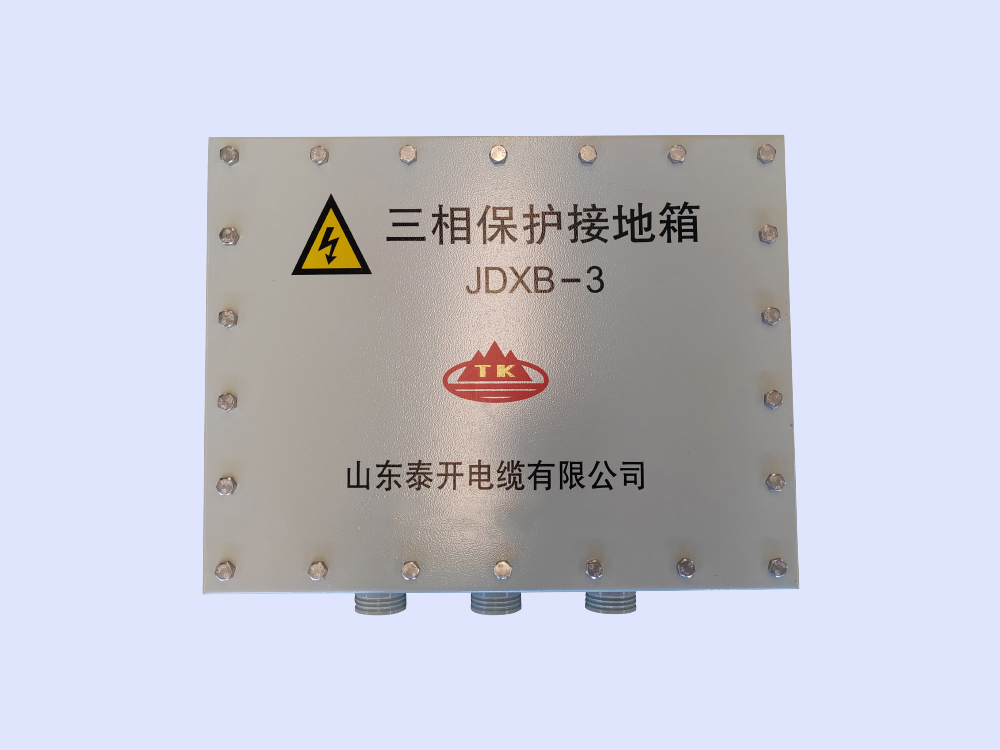

JDXB型：保護接地箱。

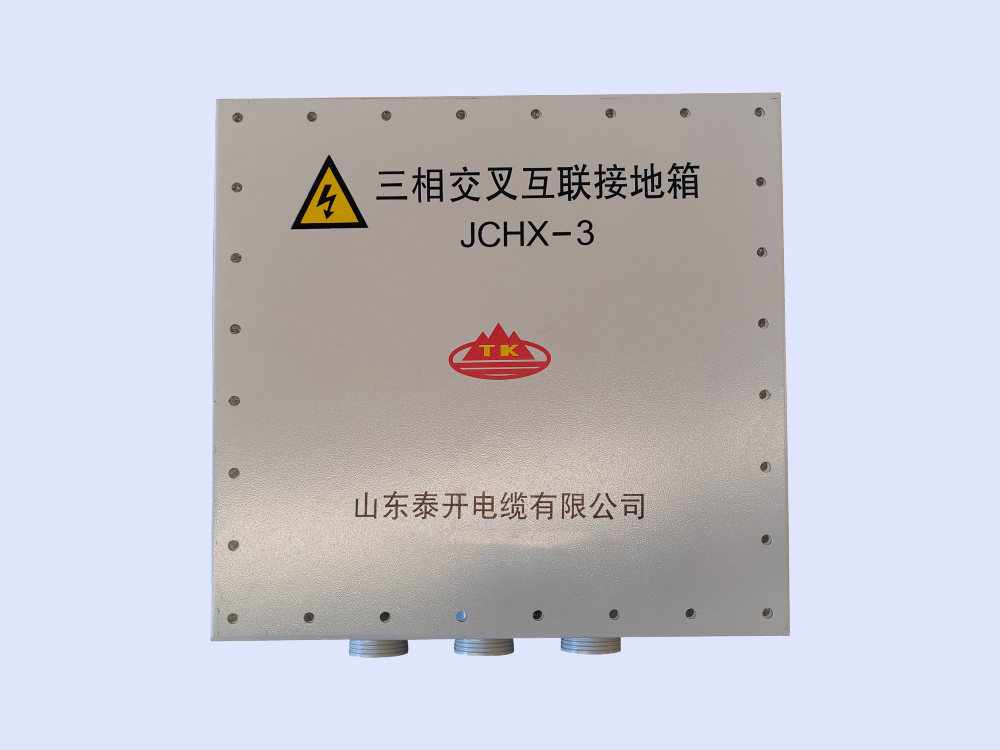

JCHX 型：交叉互聯接地箱。
五、產品技術參數
產品型號 | 系統額定電壓 | 直流1mA參考電壓 | 8/20μs10kA | 4/10μs | 爬電距離 |
BH Q-7 | 35～110 | ≥3.25 | ≤6.5 | 65 | ≥80 |
BH Q-10 | 220 | ≥5.8 | ≤10 | 100 | ≥120 |
