一、產品概述

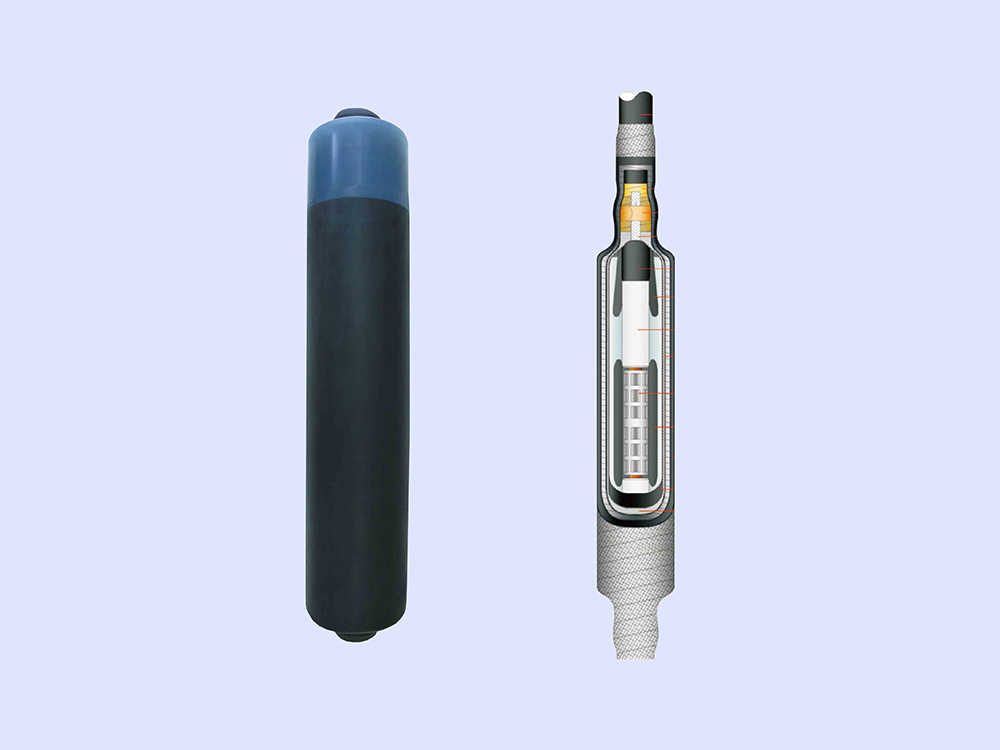

中間接頭根據電纜直埋、排管、隧道等敷設狀況防水要求的不同,分別配置有銅殼和玻璃鋼外殼,銅殼采用純銅拉伸成型,具有電阻小,強度高等特點。
二、執行標準
本產品執行GB/T 11017、GB/T 18890、IEC60840、IEC62067。
三、使用特性
1、采用進口高彈性透明液體硅橡膠整體預制,便于產品檢測及質量控制;
2、采用加強應力錐結構,減小了應力錐擴張形變,增強了端部密封效果;
3、電纜接頭中的連接導體采用模壓連接,接觸電阻小,機械強度高,完全滿足線路正常運行及短路運行要求;導體外有屏蔽罩,電場屏蔽效果好;
4、電纜絕緣 /直通中間接頭采用整體預制型結構,確保絕緣界面具有足夠的壓緊力;
5、電纜中間接頭采用銅殼、玻璃鋼防水保護盒雙重密封結構,并填充常溫固化阻燃、環保防水澆注劑,產品具有良好的防水性,同時,玻璃鋼防水外殼具有較強的機械強度 ,具有優異的防腐性能。完全可以達到和電纜外護套相同的絕緣水平,并能承受一定的機械外力的沖擊作用。
四、產品型號
YJJJI型:絕緣中間接頭。
YJJTI型:直通中間接頭。
五、產品性能指標
產品型號 | 電壓等級 | 適用截面 | 最大外徑 | 最大長度 |
YJJJ(T)I-50/66 | 66kV | 185-1400mm2 | 380mm | 2000mm |
YJJJ(T)I-64/110 | 110kV | 240-1600mm2 | 410mm | 2300mm |
YJJJ(T)I-127/220 | 220kV | 400-2500mm2 | 530mm | 2900mm |
