全站搜索
產品中心

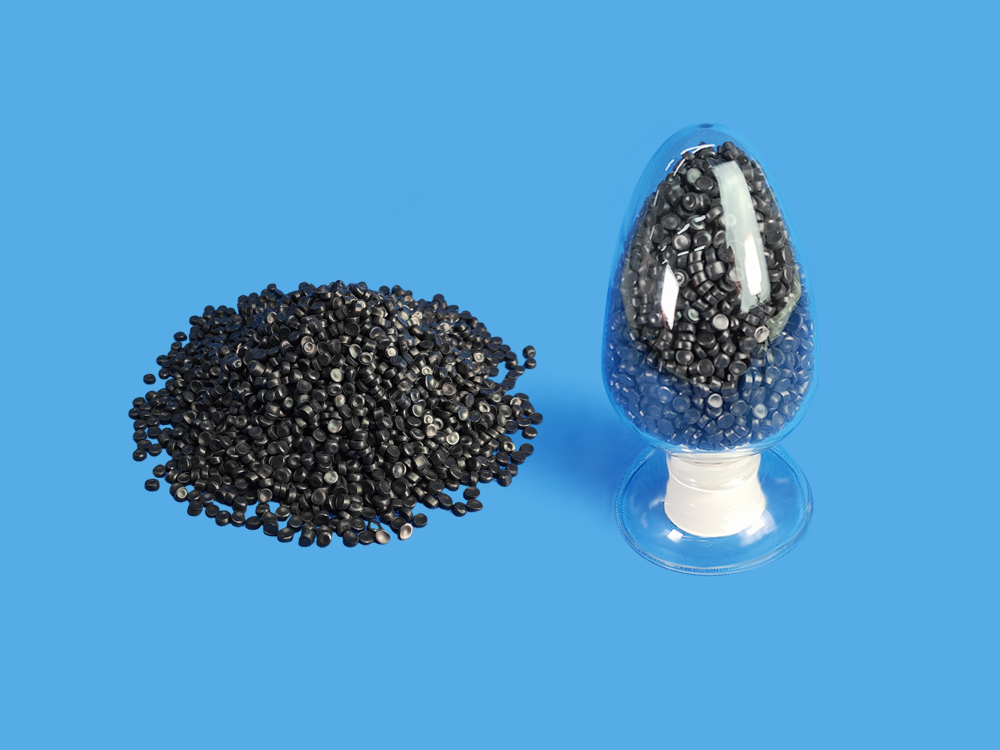

一、產品用途
該產品是以PVC樹脂為主要原料，加入增塑劑、穩定劑、阻燃劑以及其他助劑混合塑化制造而成，具有優良的理化性能和優異的加工性能。適用于電力電纜、控制電纜的護套。
二、執行標準
本產品執行GB/T 8815-2008。
三、推薦設備溫度（以ZH-90為例）
溫區 | 機身/℃ | 機頭/℃ |
推薦擠出溫度： | 150-170 | 170-180 |
以上工藝參數僅做參考，具體溫度應視設備條件和加工對象及擠出物情況作適當調整。
四、產品型號
序號 | 全稱 | 型號 |

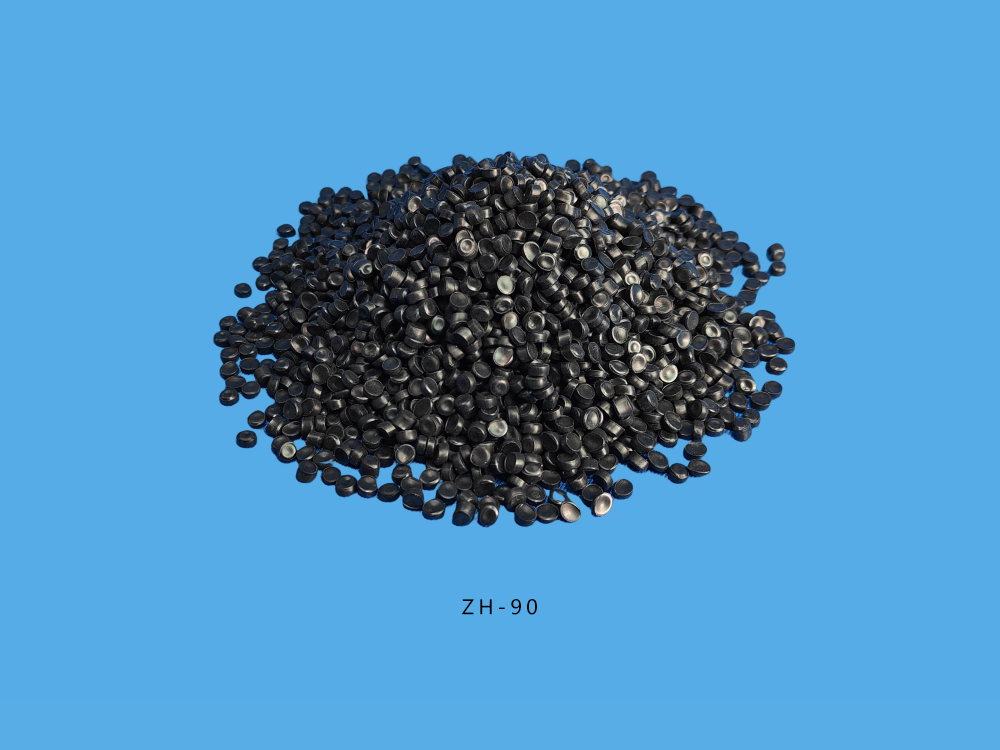

1 | 阻燃90℃PVC護套料 | ZH-90 |

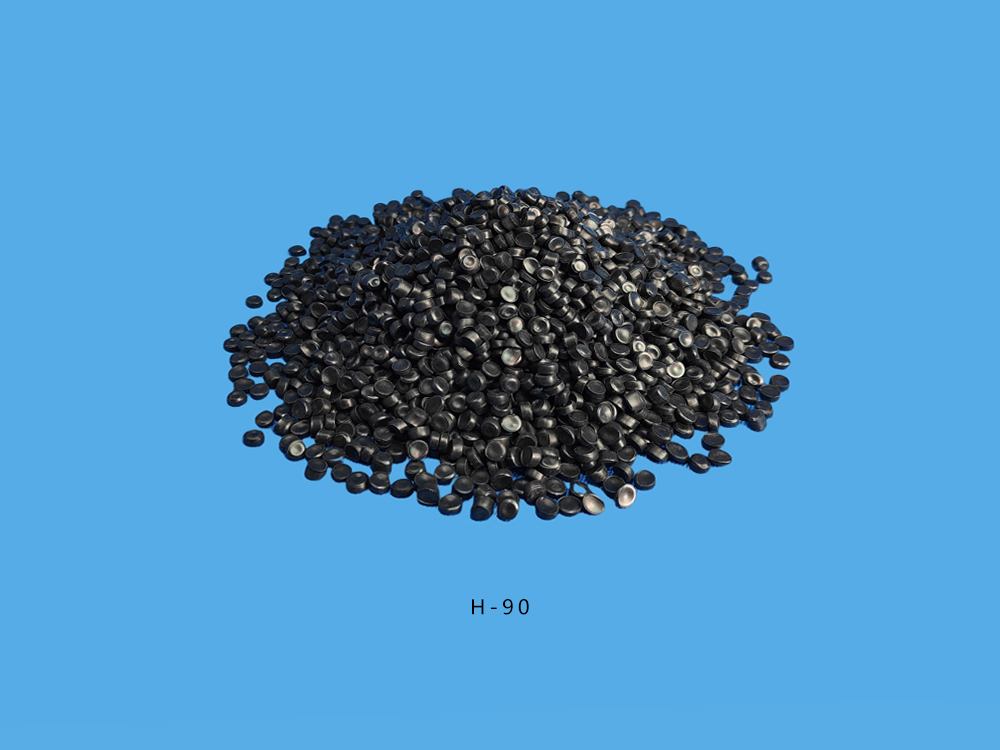

2 | 普通90℃PVC護套料 | H-90 |
3 | 阻燃70℃PVC護套料 | ZH-70 |
4 | 普通70℃PVC護套料 | H-70 |
5 | 阻燃70℃PVC絕緣料 | ZJ-70 |
6 | 普通70℃PVC絕緣料 | J-70 |
7 | 耐寒-40℃阻燃90℃PVC護套料 | ZH-90（耐寒-40℃） |
五、產品性能指標（以ZH-90為例）
項目 | 單位 | 技術要求 |
拉伸強度 | MPa | 不小于16.0 |
斷裂伸長率 | % | 不小于180 |
低溫沖擊脆化溫度（-20℃） | 個 | 不大于15/30 |
200℃熱穩定時間 | Min | 不小于80 |
體積電阻率（20℃） | Ω·m | 不小于1×109 |
介電強度 | MV/m | 不小于18 |
氧指數 | % | / |
空氣烘箱熱老化試驗后（100℃，240h） | ||
拉伸強度變化率 | % | 不超出±20 |
斷裂伸長率變化率 | % | 不超出±20 |
六、貯存與包裝
1、PVC類產品應貯存在清潔、干燥、通風的庫房內，貯存溫度應該不低于0℃。自生產日起儲存期應不超過六個月；
2、PVC類產品使用時應注意防水、防潮。開包后盡快使用完成，如果一次性使用不完，需密封處理，如存放時間過長，使用前應進行烘干。
Copyright?山東泰開電纜有限公司 . Design by 星際DMT 魯ICP備16042957號-1
魯公網安備 37099202000297號
返回
