全站搜索
產品中心

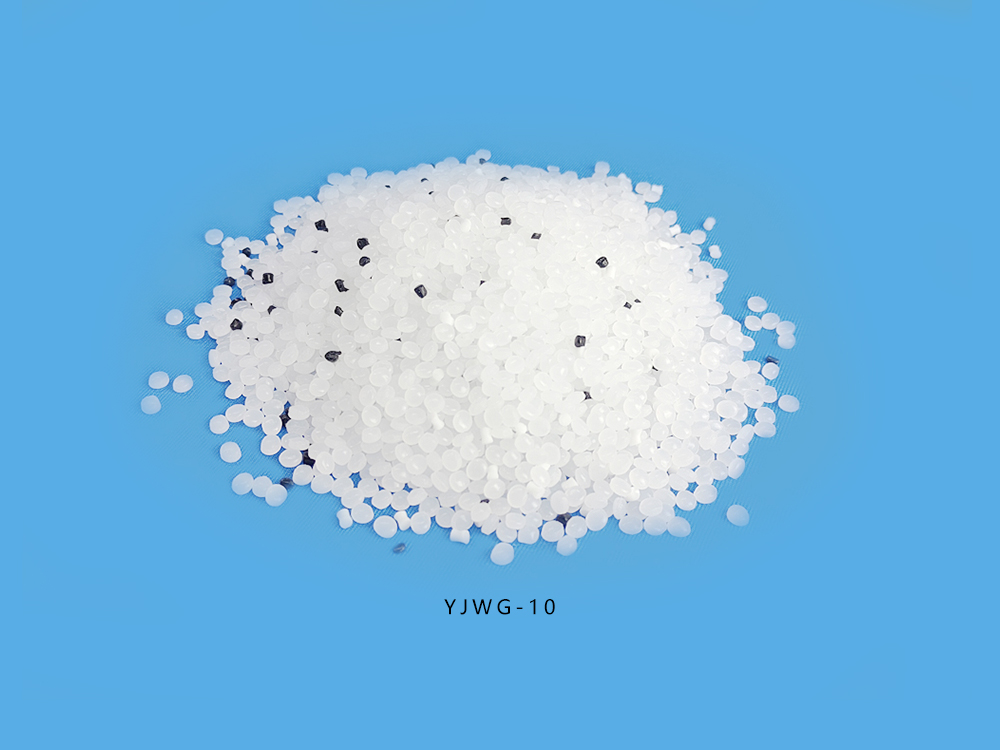

一、產品用途
本產品是以聚乙烯為基材，含有高活性硅烷、引發劑、催化劑和抗氧劑等多種助劑，經特殊配方工藝加工而制得的粒裝塑料。適用于10KV架空電纜交聯絕緣層。
二、執行標準
本產品執行JB∕T 10260-2014、JB∕T 10437-2004。
三、 推薦設備溫度
溫區 | 機身溫度/℃ | 機頭溫度/℃ | 熔體料溫 |
推薦擠出溫度： | 160-200 | 220-230 | ≥220 |
以上工藝參數僅做參考，具體溫度應視設備條件和加工對象以及擠出物情況作適當調整。
四、產品性能指標
項目 | 單位 | 技術要求 |
拉伸強度 | MPa | 不小于13 |
斷裂伸長率 | % | 不小于300 |
介電強度 | MV/m | 不小于25 |
空氣烘箱熱老化試驗后（135℃，168h） | ||
拉伸強度變化率 | % | 不超出±20 |
斷裂伸長率變化率 | % | 不超出±20 |
熱延伸（200℃，0.2MPa，15min） | ||
負荷下伸長率 | % | 不大于175 |
冷卻后永久變形 | % | 不大于15 |
耐人工氣候老化試驗42天后 | ||
拉伸強度變化率 | % | 不超出±30 |
斷裂伸長率變化率 | % | 不超出±30 |
體積電阻率（20℃） | Ω·m | 不小于5×1013 |
五、貯存與使用
1、一步法硅烷架空料應貯存在清潔、干燥、通風的庫房內，貯存溫度應該不低于0℃。自生產日起儲存期應不超過六個月；
2、該產品應注意防水、防潮。如果一次性使用不完，需密封處理，且不宜存放時間過長，以免發生預交聯。
Copyright?山東泰開電纜有限公司 . Design by 星際DMT
魯公網安備 37099202000297號
返回
10kV熱塑型半導電內屏蔽料
